Comprendre le pir : principes de fonctionnement, sensibilité et différences avec l’irp

Le terme PIR, souvent entendu dans le domaine de la détection de mouvements, fait référence à un type spécifique de capteur utilisé pour détecter les présences en se basant sur le rayonnement infrarouge émis par des objets ou des personnes.

)Voyons ensemble ce qu’est exactement un détecteur PIR, comment il fonctionne, quelle est sa sensibilité et comment il se distingue d’un détecteur IRP.

Ce que vous devez retenir :

  • Un détecteur PIR détecte les mouvements en analysant les variations du rayonnement infrarouge émis par des objets ou des personnes.
  • Les composants clés incluent un capteur pyroélectrique, des lentilles de Fresnel, un filtre infrarouge et un circuit électronique.
  • Les détecteurs PIR sont essentiels pour la sécurité domestique, l’éclairage automatique et les systèmes HVAC.
  • Les technologies IRP sont plus coûteuses et complexes, offrant des applications comme l’imagerie thermique médicale et la surveillance industrielle.

Qu’est-ce qu’un détecteur PIR ?

Un détecteur PIR (Passive InfraRed), également connu sous le nom de capteur de présence, est un dispositif électronique couramment utilisé pour détecter des mouvements. Il joue un rôle crucial dans divers systèmes de sécurité et domotiques en analysant les variations du rayonnement infrarouge dans une zone spécifiée. Voici quelques exemples concrets de son usage :

  • Systèmes d’alarme résidentiels et commerciaux
  • Éclairage automatique
  • Systèmes HVAC pour réguler la température

Comment fonctionne un détecteur PIR ?

Les détecteurs PIR fonctionnent sur le principe suivant : lorsque tout est statique dans la zone surveillée, le rayonnement infrarouge reste constant et homogène. Un mouvement perturbe cette homogénéité en modifiant la quantité de rayonnement infrarouge capté par le capteur. Ce changement déclenche ainsi une alarme ou active un dispositif connecté.

Principe de fonctionnement du détecteur PIR

Architecture et composants

Un détecteur PIR typique est constitué de plusieurs éléments clés :

  • Capteur pyroélectrique : Cœur du dispositif, responsable de la détection des changements en rayonnement infrarouge.
  • Fresnel ou lentilles convexes : Concentre la lumière infrarouge sur le capteur pyroélectrique.
  • Filtre infrarouge : Permet uniquement au rayonnement infrarouge de passer, bloquant toutes autres formes de radiations lumineuses.
  • Circuit électronique : Transforme les signaux analogiques en données numériques exploitables, comme l’envoi d’une notification ou le déclenchement d’une alarme.

Processus de détection

Lorsqu’un objet ou une personne entre dans le champ de vision du détecteur PIR, la différence de chaleur corporelle ou de température de surface est repérée par le capteur  :

  1. Les lentilles concentrent la radiation infrarouge sur le capteur pyroélectrique.
  2. Ce dernier détecte toute variation en infrarouges et transforme celle-ci en signal électrique.
  3. Le circuit électronique analyse ce signal pour déterminer si un mouvement significatif a eu lieu.
  4. Si un mouvement est détecté, une action prédéfinie est exécutée (activation d’alarme, allumage de lumière etc.).

La sensibilité PIR

La sensibilité d’un détecteur PIR est cruciale pour son efficacité. Elle définit la capacité du capteur à détecter de faibles changements dans le rayonnement infrarouge. Différents facteurs peuvent influencer cette sensibilité :

Réglages personnalisés

De nombreux détecteurs PIR modernes permettent un ajustement de la sensibilité via des réglages manuels ou numériques. Cela permet, par exemple, d’éviter les fausses alertes dues à de petits animaux ou des environnements changeants :

  • Réglage de seuil minimal et maximal de température détectable
  • Modification de la portée de détection
  • Gain de capteur ajustable

Facteurs environnementaux

Plusieurs conditions extérieures peuvent impacter la performance du détecteur PIR :

  • Température ambiante : Une température trop élevée ou trop basse peut réduire la précision du détecteur.
  • Obstacles : Meubles, murs et autres objets peuvent bloquer ou atténuer le rayonnement infrarouge.
  • Lumière directe : Bien que les détecteurs PIR soient équipés de filtres, une forte source de lumière directe peut parfois interférer.

Différence entre un détecteur PIR et un détecteur IRP

À première vue, les termes “PIR” et “IRP” (Infrarouge Passif) semblent interchangeables, mais ils désignent en réalité deux concepts distincts dans certains contextes. Analysons leurs différences clés.

Concept général

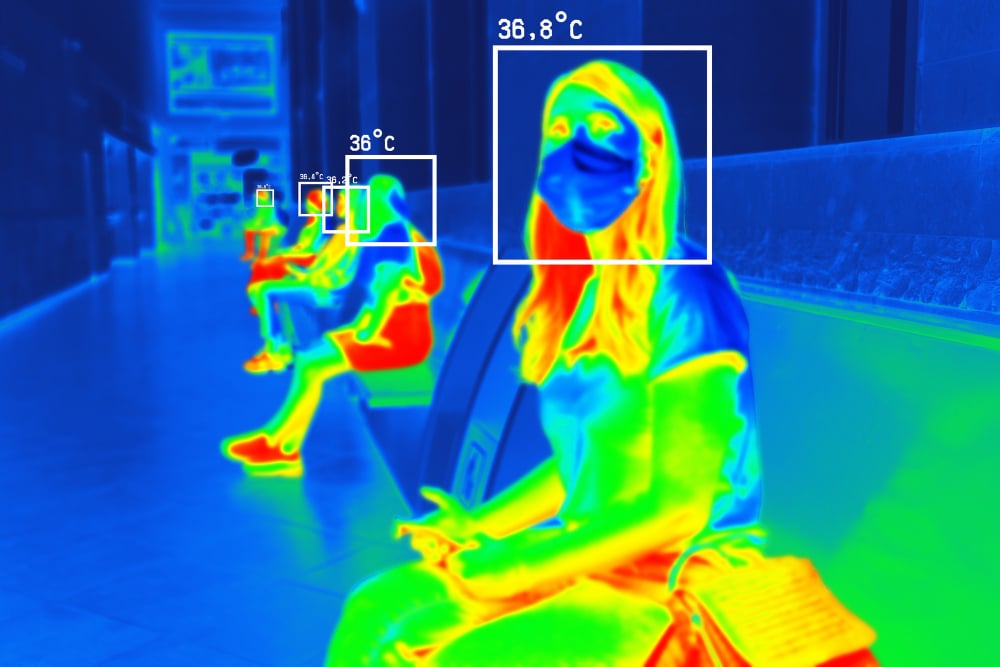

Tandis que le détecteur PIR est spécifiquement conçu pour détecter les changements dans le rayonnement infrarouge, le terme “IRP” (imagerie infrarouge passive) est généralement utilisé dans un contexte plus large. Ce dernier inclut non seulement la détection de mouvements, mais aussi l’imagerie thermique.

Applications spécifiques

Voici une comparaison des applications typiques pour chaque type de détecteur :

  • Détecteurs PIR :
    • Systèmes d’alarme de sécurité
    • Éclairage automatique communautaire
    • Automatisation domestique
  • Détecteurs IRP :
    • Imagerie thermique pour diagnostic médical
    • Surveillance industrielle de machinerie
    • Analyse thermique de bâtiments

Technologie et coût

En règle générale, les dispositifs utilisant des technologies “IRP” tendent à être plus complexes et coûteux que ceux utilisant des capteurs PIR :

  • Coût : Les instruments IRP exigent souvent des composants plus avancés, comme des senseurs haute résolution et des caméras thermiques.
  • Précision : L’imagerie IRP offre une visualisation détaillée tandis que les détecteurs PIR se contentent de signaler une présence.

L’évolution constante des technologies ne cesse d’améliorer l’efficacité des détecteurs PIR comme IRP. Accroître leur précision et polyvalence facilite leur utilisation dans des domaines variés, répondant ainsi à des besoins toujours plus exigeants. Que ce soit pour améliorer la sécurité de votre habitation ou analyser la performance thermique d’une installation industrielle, ces capteurs jouent un rôle indispensable dans notre quotidien technologique.
